Traitement de l’air industriel : 3 leviers d’économies d’énergie méconnus

Les installations de traitement d’air industriel représentent jusqu’à 40% de la consommation énergétique totale d’un site de production. Malgré les optimisations classiques déjà déployées, un plateau de performance frustrant persiste dans de nombreuses entreprises.

Au-delà des solutions standardisées comme la récupération de chaleur ou les variateurs de fréquence basiques, des gisements d’économies substantiels demeurent invisibles. Ces inefficacités se cachent dans l’architecture même du réseau de distribution, dans la logique de pilotage et dans la conception du processus industriel. Le traitement de l’air industriel recèle des opportunités d’optimisation rarement exploitées, car situées en dehors du périmètre d’intervention habituel.

Cette approche progressive transforme le diagnostic technique en levier stratégique. Elle permet de réduire structurellement le besoin énergétique plutôt que d’optimiser indéfiniment un système surdimensionné.

Mesurer les pertes de charge réelles de votre installation

La plupart des installations fonctionnent selon des hypothèses de dimensionnement établies lors de la conception initiale. Ces valeurs théoriques s’écartent progressivement de la réalité opérationnelle, créant des zones de surconsommation invisibles dans les tableaux de bord énergétiques.

Les pertes de charge constituent le premier indicateur de cette dérive. Chaque Pascal supplémentaire impose au ventilateur un effort additionnel quantifiable. Une étude sectorielle révèle qu’une augmentation de 1 Pa génère un surcoût énergétique de 2 euros par an pour un système de filtration standard. Sur un réseau présentant 50 Pa de perte excédentaire, l’impact atteint 100 euros annuels par point de captage.

Le diagnostic commence par l’identification méthodique des écarts entre performance attendue et mesures terrain. Cette cartographie révèle les singularités critiques responsables de la majorité des pertes.

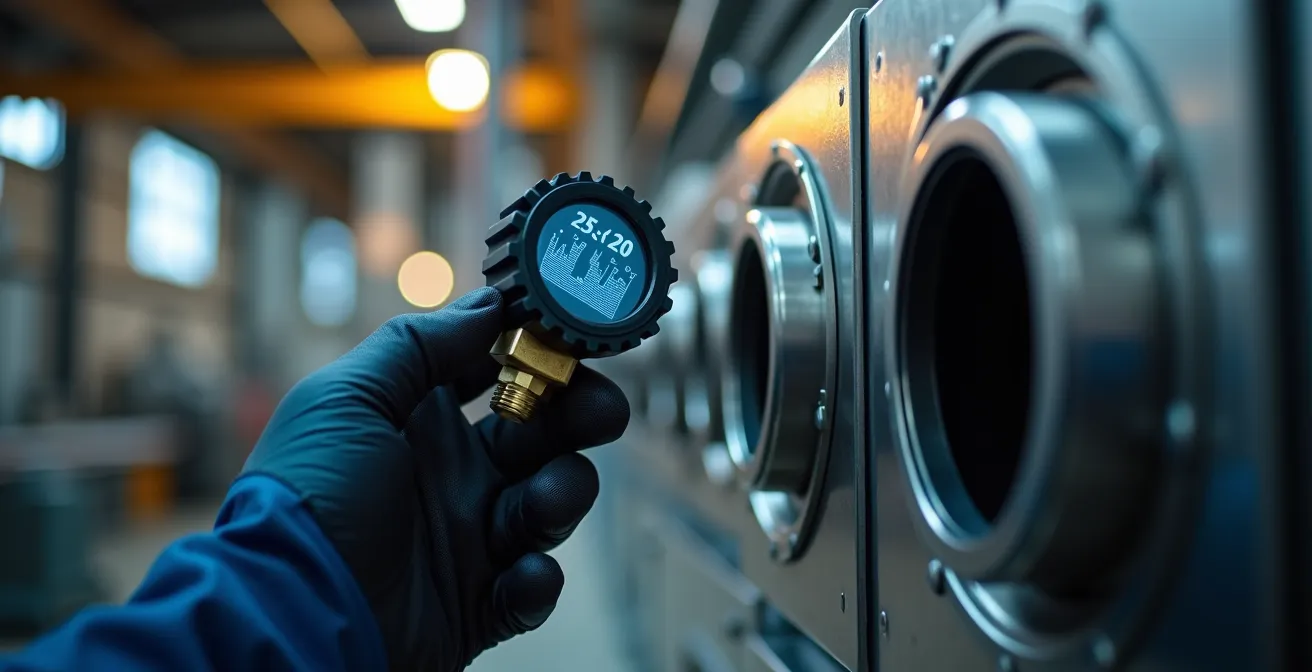

Le protocole de mesure s’appuie sur des prises de pression normalisées installées avant et après chaque élément du réseau. Un manomètre différentiel permet de quantifier la perte réelle en conditions d’exploitation nominales, puis de la comparer aux valeurs de référence constructeur.

Cette analyse comparative fait apparaître les zones prioritaires d’intervention. Les transitions brutales entre sections de diamètres différents génèrent des turbulences qui multiplient par 2,5 la résistance à l’écoulement par rapport à un conduit rectiligne.

L’exploitation de ces données transforme un diagnostic passif en plan d’action chiffré. Chaque point de mesure devient une opportunité quantifiée d’optimisation énergétique.

Corriger les singularités aérauliques coûteuses en énergie

Une fois les pertes cartographiées, l’étape suivante consiste à intervenir sur les éléments architecturaux du réseau. Cette dimension géométrique représente un angle mort majeur dans les stratégies d’efficacité énergétique, car elle nécessite une expertise aéraulique rarement mobilisée après la mise en service.

Les coudes à angle droit constituent la première source d’inefficacité corrigible. Un coude standard de 90° avec un rayon de courbure inférieur à 1,5 fois le diamètre génère une perte équivalente à 10 à 15 mètres de conduit droit. Sur un réseau comportant huit coudes de ce type, la pénalité atteint l’équivalent de 120 mètres linéaires supplémentaires.

Privilégier des coudes, des piquages et des transitions qui limitent les pertes de charges, d’autant plus lorsque la vitesse de circulation est élevée. Ainsi, on préfèrera les arrondis plutôt que les angles, des changements de section avec un angle inférieur à 30°.

– Guide Bâtiment Durable, Guide Bâtiment Durable Bruxelles

Le remplacement d’un coude standard par un modèle à grand rayon réduit la perte de charge de 40 à 60%. Cette intervention simple offre un retour sur investissement inférieur à deux ans dans les installations à débit élevé.

Les bifurcations asymétriques représentent un second gisement d’optimisation. Lorsqu’une dérivation se connecte perpendiculairement au flux principal, elle crée une zone de recirculation qui dissipe l’énergie cinétique. L’installation de déflecteurs aérodynamiques dans ces jonctions lisse l’écoulement et réduit la turbulence de 30%.

Les transitions entre sections de diamètres différents nécessitent une attention particulière. Une réduction brutale provoque un rétrécissement du flux avec accélération locale et perte de pression irréversible. La norme recommande un angle de transition inférieur à 15° pour maintenir un régime d’écoulement laminaire.

L’arbitrage entre modification du réseau et augmentation de la puissance installée s’effectue sur la base du coût global de possession. Augmenter le diamètre d’un ventilateur pour compenser les pertes génère un surcoût énergétique permanent, tandis que la correction géométrique constitue un investissement ponctuel sans coût de fonctionnement additionnel.

Adapter les débits à la pollution instantanée mesurée

L’optimisation passive du réseau atteint ses limites lorsque le système continue de fonctionner selon une logique de débit constant. Cette approche conservative dimensionne l’installation sur le scénario de pollution maximale théorique, ignorant les variations réelles de l’activité productive.

Le pilotage intelligent transforme cette inefficacité structurelle en créant une boucle de rétroaction entre la pollution mesurée et le débit d’extraction. Cette logique dynamique nécessite l’installation de capteurs adaptés au type de polluant émis par le processus industriel.

Pour les émissions particulaires, les capteurs optiques à comptage laser offrent une précision suffisante pour piloter un variateur de fréquence. Ils détectent les variations de concentration en temps réel avec une résolution de 0,3 micron. Les composés organiques volatils requièrent des détecteurs à photoionisation, tandis que les poussières grossières sont quantifiées par néphélométrie.

Le positionnement stratégique de ces capteurs conditionne la réactivité du système. L’installation en aval immédiat de la source d’émission minimise le temps de réponse, mais expose le capteur à des concentrations susceptibles de saturer le détecteur. Un compromis optimal consiste à placer le capteur après le point de mélange, où la dilution initiale stabilise la mesure sans dégrader la sensibilité.

La logique d’asservissement doit gérer deux contraintes antagonistes. D’une part, réagir rapidement aux pics de pollution pour maintenir la qualité d’air. D’autre part, éviter les cycles marche-arrêt répétés qui sollicitent mécaniquement le ventilateur et génèrent des transitoires énergétiques coûteux.

L’algorithme de contrôle intègre des temporisations asymétriques. Lors d’une augmentation de pollution, le débit s’ajuste en 10 à 15 secondes. À l’inverse, la décroissance progressive s’étale sur 3 à 5 minutes pour filtrer les fluctuations transitoires et stabiliser le régime de fonctionnement.

Cette modulation permet de réduire le débit moyen de 30 à 50% selon les profils d’activité. Un atelier de métallurgie avec des pics d’émission de courte durée consomme 40% d’énergie en moins qu’avec un débit constant dimensionné sur la pointe. Pour aller plus loin dans l’optimisation globale, il est essentiel de considérer la performance environnementale industrielle comme un système interconnecté.

Repenser le process pour réduire les besoins de traitement

L’ultime niveau d’optimisation consiste à questionner le besoin énergétique à sa racine. Plutôt que d’améliorer indéfiniment l’efficacité du système de traitement, cette approche préventive réduit les émissions à la source du processus industriel.

L’audit des sources d’émission identifie les étapes générant le plus de pollution captée. Les opérations de découpe, meulage et pulvérisation concentrent généralement 70% des besoins d’extraction sur 20% du temps de cycle. Cette concentration révèle des opportunités d’intervention ciblées à fort impact.

Le confinement renforcé des points d’émission constitue le premier levier actionnable. L’installation de capots d’aspiration au plus près de la zone de génération réduit le volume d’air à traiter en captant le polluant avant sa dispersion dans l’atelier. Sur un poste de meulage, cette modification divise par deux le débit d’extraction nécessaire.

Les paramètres process influencent directement l’intensité d’émission. La vitesse de rotation d’un outil de coupe détermine la quantité de particules générées par unité de temps. Une réduction de 20% de cette vitesse diminue les émissions de 35% tout en prolongeant la durée de vie de l’outil, créant un double bénéfice économique.

La substitution de matériaux représente une intervention plus structurelle. Le remplacement d’un lubrifiant de coupe traditionnel par une formulation à faible émission de COV réduit la charge polluante de 60%, permettant un dimensionnement moins conservateur du système d’extraction.

L’analyse coût-bénéfice compare l’investissement dans la réduction à la source versus l’optimisation du traitement. Un confinement amélioré nécessite un investissement initial de 15 000 euros, mais génère une économie énergétique annuelle de 4 500 euros, soit un retour sur investissement de 3,3 ans. À l’inverse, un surpresseur pour compenser les pertes de charge coûte 8 000 euros à l’achat mais génère un surcoût de fonctionnement permanent de 2 200 euros par an.

Cette transformation du paradigme crée des co-bénéfices significatifs. La réduction des émissions diminue simultanément la consommation de média filtrant, la fréquence de maintenance et l’exposition des opérateurs. Si vous souhaitez multiplier ces leviers d’optimisation, vous pouvez découvrir toutes nos astuces pour réaliser des économies d’énergie dans votre installation industrielle.
